磁場解析 NO.9 / ANSYS ED にトライ２

先日につづいて ANSYS ED にトライします。
CAD/CAE研究会編：「ANSYS工学解析入門」，理工学社，P.220-221
の問題を解いてみました。
付属のプリプロセッサによるメッシュ作成は， こちらが意図したようにマップトメッシュが切れずかなりてこずりました。 このあたりは慣れが必要で，最初の頃はいろいろ試行錯誤が必要になり時間がかかるものです。
要素数は，ANSYS ED による解析が 498（四角形１次要素)，自作コードによる解析では 29724（三角形１次要素) です。

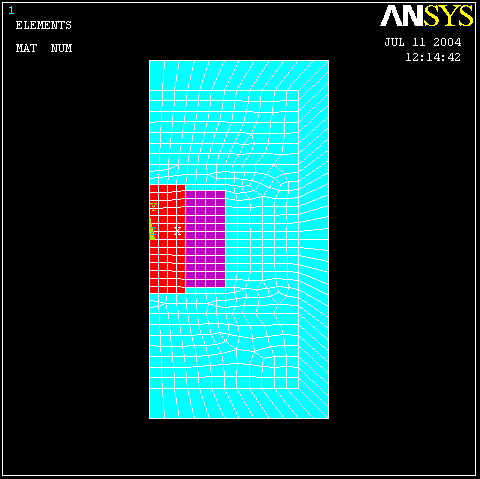

ANSYS ED / 解析モデル

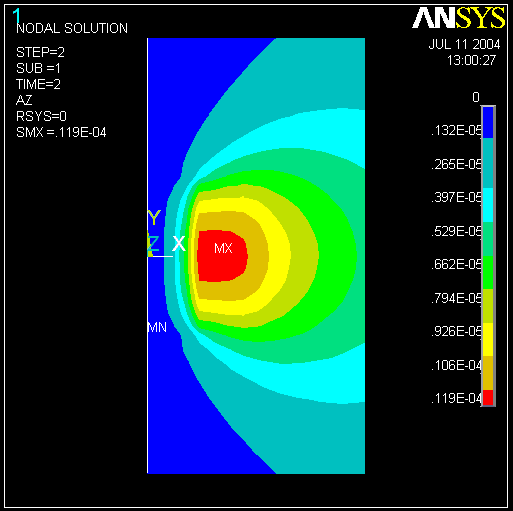

ANSYS ED / 磁束線分布 / 周囲は無限要素境界

　　

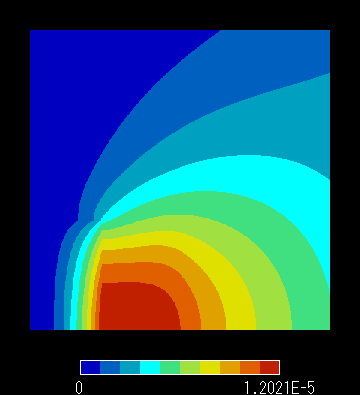

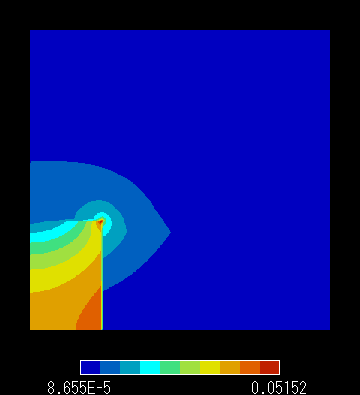

自作コードによる結果 左：磁束線分布 　右：磁場 B [T] 分布 / ANSYS ED の 1/2モデル

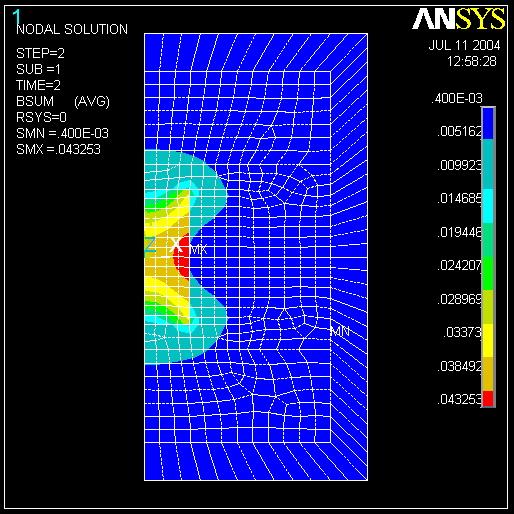

ANSYS ED による磁場 B [T] 分布 / メッシュ表示
